工作原理：

    導波雷達發出的高頻微波脈沖沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。

      容器中存在兩種不同介質，當上面一層的介質介電常數較小，而下面的介質介電常數較大時，高頻微脈沖沿著探測組件傳播遇到上層介質時，由于其介電常數較小，因而有極少的能量被這一層介面反射，而大部分能量穿透上層介質繼續向下傳播，遇到兩層的介面時，由于下層介質的介電常數較大，因而會有較大的能量被反射回來。因而導波雷達是可以測量兩種不同介質的介面，其測量條件是上層介質不導電或其介電常數比下層介質介電常數小10以上。

產品特點：

   由于采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，導波雷達物位計可以應用于各種復雜工況。

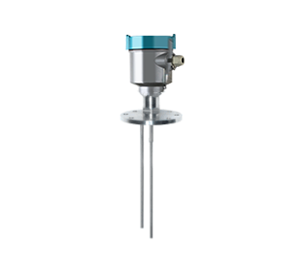

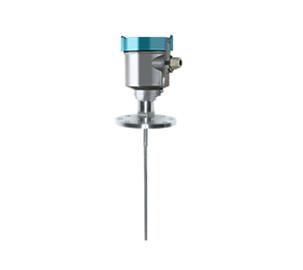

  多種過程連接方式及探測組件的型式，使得GJMD5系列導波雷達物位計適于各種復雜工況及應用場合。如：高溫、高壓及小介電常數介質等。

  采用脈沖工作方式，導波雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害

技術參數：

測量范圍：  6M  10M

測量精度：±10mm

過程溫度：-40-400°C

過程壓力：-0.1-4MPa

頻率范圍：100MHZ-1.8GHZ
